कस्टम प्लास्टिक प्रोफाइल: डिज़ाइन गाइड और विनिर्माण प्रक्रिया

अधिकांश कस्टम प्लास्टिक प्रोफ़ाइल परियोजनाएं जो अंततः विफल हो जाती हैं, उत्पादन में विफल नहीं होती हैं। वे उस डिज़ाइन समीक्षा में विफल हो गए जो कभी नहीं हुई। दचांग में, हमने इस पैटर्न को 20+ वर्षों में ट्रैक किया है और प्रकाश व्यवस्था, फर्नीचर, ऑटोमोटिव ट्रिम और निर्माण सामग्री अनुप्रयोगों की सेवा करने वाली 3,000 से अधिक प्रोफ़ाइल विकास परियोजनाओं पर नज़र रखी है: टूलींग में कटौती के बाद एक एक्सट्रूज़न डाई को फिर से काम करने की लागत आम तौर पर मूल डाई लागत का 40-60% होती है, और समयरेखा प्रभाव वहां से जुड़ता है।



यह इस बात पर कोई प्राइमर नहीं है कि एक्सट्रूज़न क्या है। यदि आप इसे पढ़ रहे हैं, तो संभवतः आप मूल बातें पहले से ही जानते होंगे। आप यह नहीं जानते होंगे कि सीएडी फ़ाइल और उत्पादन स्तर के बीच परियोजनाएं वास्तव में कहां गलत हो जाती हैं, और वास्तविक पैसा खर्च होने से पहले समस्याओं को पकड़ने के लिए अपने आपूर्तिकर्ता संबंध को कैसे तैयार किया जाए।

दीवार की मोटाई की एकरूपता आपके विचार से कहीं अधिक निर्धारित करती है

असंगत दीवार मोटाई के साथ एक कस्टम प्लास्टिक एक्सट्रूज़न प्रोफ़ाइल मुड़ जाएगी, झुक जाएगी या मुड़ जाएगी।लेकिन यहां वह है जो अधिकांश डिज़ाइन गाइड छोड़ देते हैं: यह केवल स्पष्ट विफलता मोड है। कम स्पष्ट वाले पूरी तरह से इस बात पर निर्भर करते हैं कि आप क्या बना रहे हैं।

मेंकठोर पीवीसी विंडो प्रोफाइल, 0.3 मिमी की दीवार भिन्नता संरचनात्मक प्रदर्शन के लिए स्वीकार्य हो सकती है लेकिन सह {{1} एक्सट्रूज़न बॉन्डिंग ताकत के लिए पूरी तरह से अस्वीकार्य है। हमने 2019 में एक यूरोपीय फेनेस्ट्रेशन आपूर्तिकर्ता के साथ काम किया, जिसकी गैसकेट चैनल प्रोफाइल आयामी रूप से बिल्कुल सही दिखती थी लेकिन फील्ड परीक्षण में विफल रही। दीवार का पतला हिस्सा तेजी से ठंडा हुआ, जिससे आंतरिक तनाव पैदा हुआ जो छह महीने की थर्मल साइक्लिंग के दौरान जारी हुआ। भाग ने आने वाली QC को पार कर लिया। यह खेत में फट गया. मूल कारण को अलग करने में तीन सप्ताह लग गए क्योंकि कोई भी अंतर शीतलन दरों को विफलता तंत्र के रूप में नहीं देख रहा था।

रूटिंग, ड्रिलिंग या पंचिंग जैसे माध्यमिक कार्यों के लिए नियत प्रोफाइल के लिए, असमान दीवारें एक अलग समस्या पैदा करती हैं: असंगत काटने वाली ताकतें। के एक हालिया दौर मेंकेबल प्रबंधन चैनलउत्तरी अमेरिकी इलेक्ट्रिकल ओईएम के लिए, ग्राहक की फैब्रिकेशन टीम द्वारा क्लाइंबिंग रिजेक्ट दरों को चिह्नित करने के बाद, हमारी क्यूसी टीम ने एक ही बैच के बीस नमूनों पर एक क्रॉस-सेक्शन माप स्वीप चलाया। बिना किसी स्पष्ट कारण के ड्रिलिंग अस्वीकरण 2% से 8% हो गया था। स्वीप ने घिसी हुई डाई भूमि में भिन्नता का पता लगाया जो प्रोफ़ाइल चौड़ाई में 0.4 मिमी दीवार मोटाई का बहाव पैदा कर रहा था।

कार्य नियम हम अपनी 45 एक्सट्रूज़न लाइनों पर लागू करते हैं: दीवार भिन्नता को नाममात्र मोटाई के ±10% के भीतर रखें, और यदि आपके पास मोटे खंड होने चाहिए, तो मोटाई परिवर्तन से कम से कम 3x की दूरी पर संक्रमण को कम करें। यह पीवीसी, एबीएस और पीसी सामग्रियों में आंतरिक डाई परीक्षण डेटा से आता है। यह एसपीई दिशानिर्देशों में प्रकाशित नहीं है, यही कारण है कि अधिकांश आरएफक्यू इसे निर्दिष्ट नहीं करते हैं।

कॉर्नर रेडी: तनाव की समस्या जो फ़ील्ड विफलता तक दिखाई नहीं देती है

एसपीई और अधिकांश डाई डिज़ाइन संदर्भों से उद्योग मार्गदर्शन कहता है कि अंदर की त्रिज्या कम से कम 0.25x दीवार की मोटाई और बाहरी त्रिज्या कम से कम 1.5x दीवार की मोटाई होनी चाहिए। यह अधिकांश कठोर थर्मोप्लास्टिक्स के लिए सही है, लेकिन नॉच संवेदनशीलता वाली सामग्रियों के लिए यह अधूरा है।

निरपेक्ष त्रिज्या से अधिक महत्वपूर्ण बात एक ही कोने पर आंतरिक और बाहरी त्रिज्या के बीच का अनुपात है। जब वह अनुपात 1:1 से काफी भिन्न हो जाता है, तो डाई के माध्यम से सामग्री का प्रवाह असंतुलित हो जाता है, और आपको कोने क्षेत्र में स्थानीयकृत घनत्व भिन्नता मिलती है। प्रोफ़ाइल का माप ठीक है. यह आपके आने वाले QC को पास कर देता है। यह इम्पैक्ट लोडिंग के तहत क्षेत्र में विफल हो जाता है क्योंकि कोना एकसमान घनत्व पर नहीं बना है।

पीसी (पॉलीकार्बोनेट) अपनी नॉच संवेदनशीलता के कारण विशेष रूप से असुरक्षित है, एक ऐसी संपत्ति जो मानक सामग्री डेटाशीट में प्रमुखता से दिखाई नहीं देती है लेकिन प्रभाव के तहत बहुत वास्तविक हो जाती है। रखे गएऑटोमोटिव इंटीरियर ट्रिम एप्लिकेशन में पीसी प्रोफाइलएक यूरोपीय टियर 2 आपूर्तिकर्ता के लिए जो अंडर डोर {{1}स्लैम इम्पैक्ट लोडिंग में विफल हो रहा था। समस्या यह थी कि सामग्री नहीं बदली जा रही थी। यह समान प्रोफ़ाइल ज्यामिति पर अंदर की त्रिज्या 0.3 मिमी से 0.8 मिमी तक बढ़ रही थी, जिससे कोने के फ्रैक्चर का मुद्दा हल हो गया। हमने अंततः उसी पीसी सामग्री में प्रतिस्थापन प्रोफाइल की आपूर्ति की। अकेले ज्यामिति परिवर्तन ने क्षेत्र की विफलताओं को समाप्त कर दिया।

खोखले खंड और शीतलन समस्या के बारे में कोई भी आपको चेतावनी नहीं देता है

खोखले कस्टम प्लास्टिक प्रोफ़ाइल आकार जैसे ट्यूब, मल्टी{0}}चैंबर विंडो फ्रेम और केबल चैनल को आंतरिक आयाम बनाए रखने के लिए वैक्यूम आकार की आवश्यकता होती है। वैक्यूम जमने के दौरान कैलिब्रेशन टूलींग के विरुद्ध नरम एक्सट्रूडेट को स्थिर रखता है। मानक प्रक्रिया, लेकिन विफलता मोड स्पष्ट नहीं है।



बाहरी सतहों की तुलना में आंतरिक सतहें धीमी गति से ठंडी होती हैं। विभेदक संकोचन अवशिष्ट तनाव पैदा करता है। अधिकांश अनुप्रयोगों के लिए यह नगण्य है. थर्मल साइक्लिंग के संपर्क में आने वाले प्रोफाइल के लिए, वह अवशिष्ट तनाव समय के साथ आयामी रेंगना के रूप में जारी होता है।



हम इसे सबसे अधिक बार देखते हैंएलईडी प्रकाश विसारक आवास. एक प्रोफ़ाइल जो कमरे के तापमान पर विनिर्देश के भीतर मापती है, पहले 500 थर्मल चक्रों में बदलाव करती है क्योंकि दैनिक संचालन में स्थिरता गर्म होती है और ठंडी होती है। जब तक आप फ़ील्ड विफलताएँ देखते हैं, तब तक आप कई महीनों का उत्पादन भेज चुके होते हैं और मूल कारण स्पष्ट नहीं होता है। जिस एशियाई लाइटिंग ओईएम के साथ हम काम करते हैं, उसके लिए अब हम उत्पादन टूलींग को मंजूरी देने से पहले सभी नए मल्टी-चेंबर प्रोफाइल डिजाइनों पर 72 {{6} घंटे का त्वरित थर्मल साइक्लिंग परीक्षण चलाते हैं। परीक्षण विकास में तीन दिन जोड़ता है लेकिन पिछले अठारह महीनों में दो उत्पादों को वापस लेने से रोका गया है।

डाई स्वेल: आपकी उत्पादन गति आपके हिस्से के आयामों को क्यों प्रभावित करती है

जब पिघला हुआ पॉलिमर एक्सट्रूज़न डाई से बाहर निकलता है, तो यह फैलता है। आमतौर पर सामग्री, पिघले तापमान और कतरनी दर के आधार पर 10-50%। इस डाई स्वेल घटना का मतलब है कि डाई छिद्र हमेशा अंतिम प्रोफ़ाइल आयाम से छोटा होता है, और अनुभवी टूलींग इंजीनियर डाई डिज़ाइन के दौरान इसका ध्यान रखते हैं।

जटिलता: डाई स्वेल उत्पादन गति के साथ बदलती रहती है। लाइन को तेजी से चलाएं और सूजन बढ़ जाती है। इसे धीरे-धीरे चलाएं और सूजन कम हो जाएगी। यह आपकी आयामी सहनशीलता और आपके उत्पादन अर्थशास्त्र के बीच एक युग्मन बनाता है जिस पर आपूर्तिकर्ता वार्ता में शायद ही कभी चर्चा होती है।

उन प्रोफ़ाइलों के लिए जहां आपने सख्त सहनशीलता निर्दिष्ट की है (महत्वपूर्ण आयामों पर ±0.1 मिमी), उत्पादन टीम को विशिष्टता में बने रहने के लिए लाइन को 20-30% धीमी गति से चलाने के लिए मजबूर किया जा सकता है। वह लागत वृद्धि आपके टुकड़े की कीमत में शामिल हो जाती है, लेकिन कोई भी इसका कारण नहीं बताता है। इस बीच, ±0.25 मिमी सहनशीलता वाले प्रोफाइल पूरी गति से चलते हैं और प्रति मीटर 15-25% कम लागत आ सकती है, इसलिए नहीं कि सामग्री सस्ती है, बल्कि इसलिए कि उत्पादन क्षमता अधिक है।

जब हम कस्टम कठोर पीवीसी प्रोफाइल बनाम समान ज्यामिति के कस्टम टीपीई प्रोफाइल उद्धृत करते हैं, तो मूल्य निर्धारण अंतर केवल भौतिक लागत नहीं होता है। टीपीई काफी अधिक डाई स्वेल प्रदर्शित करता है और अधिक सावधानीपूर्वक लाइन गति प्रबंधन की आवश्यकता होती है। सामग्री की लागत प्रति किलोग्राम 40% अधिक हो सकती है, लेकिन उत्पादन दर पर प्रभाव के कारण कुल टुकड़े की कीमत में अंतर 60-70% तक पहुंच सकता है। यही कारण है कि हम उद्धरण देने से पहले हमेशा कार्यात्मक सहिष्णुता आवश्यकताओं के बारे में पूछते हैं। उत्तर अर्थशास्त्र को महत्वपूर्ण रूप से बदल देता है।

पिघला हुआ फ्रैक्चर: सतह के दोषों को प्रक्रिया संकेतों के रूप में पढ़ना

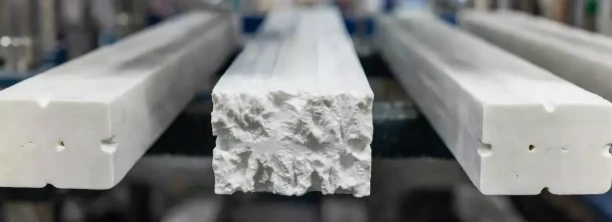

पिघला हुआ फ्रैक्चर सतह की खुरदरापन के रूप में दिखाई देता है, सूक्ष्म धुंधलापन से लेकर गंभीर विकृति तक, और यह संकेत देता है कि आपकी एक्सट्रूज़न लाइन अपनी कतरनी दर सीमा पर या उसके करीब चल रही है।विशिष्ट प्रकार आपको बताता है कि प्रक्रिया में समस्या कहाँ से उत्पन्न हुई है, जो यह निर्धारित करती है कि क्या इसे मापदंडों को समायोजित करके ठीक किया जा सकता है या डाई रीडिज़ाइन की आवश्यकता है।

पांच अलग-अलग प्रकार मौजूद हैं: शार्क की खाल बाहर निकलने की दिशा में लंबवत महीन लकीरों के रूप में बाहर निकलती है; बांस (छड़ी-स्लिप) दबाव चक्रण से बारी-बारी से चिकने और खुरदरे बैंड बनाता है; लहरदार और स्थूल पिघला हुआ फ्रैक्चर अधिक गंभीर अस्थिरता का संकेत देता है। समस्या निवारण के लिए भेद मायने रखते हैं। (साइंसडायरेक्ट)

खरीद टीमों के लिए, व्यावहारिक प्रश्न निरीक्षण विनिर्देश है। जब आप प्रकाश विसारक, लेंस कवर, या डिस्प्ले बेज़ेल्स जैसे ऑप्टिकल अनुप्रयोगों के लिए एक्सट्रूडेड प्रोफाइल की सोर्सिंग कर रहे हैं, तो शार्क की खाल जो नग्न आंखों के लिए अदृश्य है, प्रकाश बिखेर सकती है और ऑप्टिकल प्रदर्शन को नष्ट कर सकती है। मानक दृश्य निरीक्षण इसे पकड़ नहीं पाएगा। यदि ऑप्टिकल स्पष्टता मायने रखती है, तो नियंत्रित प्रकाश कोणों के तहत निरीक्षण निर्दिष्ट करें या आने वाली क्यूसी के हिस्से के रूप में चमक माप की आवश्यकता है।

मेटालोसीन एलएलडीपीई में विशेष रूप से पिघलने का खतरा होता है क्योंकि यह ऊंची कतरनी दरों पर उच्च चिपचिपाहट बनाए रखता है। यदि आपके सामग्री विनिर्देश में इसके प्रभाव गुणों के लिए मेटालोसीन {{1}उत्प्रेरित पॉलीथीन की आवश्यकता होती है, तो आपूर्तिकर्ता को लाइन को धीमी गति से चलाने या प्रसंस्करण सहायता जोड़ने की आवश्यकता हो सकती है, जो लागत और लीड समय दोनों को प्रभावित करती है। उद्धरण को अंतिम रूप देने से पहले चर्चा करना उचित है, बाद में नहीं।

सहनशीलता: आपको वास्तव में क्या चाहिए बनाम आप किसके लिए भुगतान कर रहे हैं

कस्टम प्लास्टिक प्रोफ़ाइल सहनशीलता उद्योग सम्मेलनों का पालन करती है। कठोर सामग्री आमतौर पर आयाम आकार और प्रोफ़ाइल जटिलता के आधार पर ±0.10 मिमी से ±0.25 मिमी, उच्च संकोचन दर और प्रक्रिया संवेदनशीलता के कारण लचीली सामग्री ±0.4 मिमी या अधिक चौड़ी होती है।

मानक से परे सहनशीलता को कड़ा करने से गैर-{0}}रेखीय दर पर लागत बढ़ जाती है।±0.25 मिमी से ±0.15 मिमी तक जाने से टुकड़े की कीमत में 10% का इजाफा हो सकता है। ±0.15 मिमी से ±0.10 मिमी तक जाने पर 25% और जुड़ सकता है। ±0.05 मिमी तक जाने के लिए द्वितीयक मशीनिंग परिचालन की आवश्यकता हो सकती है और 50-100% जोड़ा जा सकता है। सटीक संख्याएँ प्रोफ़ाइल ज्यामिति और सामग्री पर निर्भर करती हैं, लेकिन वक्र आकार हमारे उत्पादन डेटा में सुसंगत है।

अधिकांश आरएफक्यू इस प्रश्न का उत्तर देने में विफल रहते हैं: वास्तव में किन आयामों को कड़ा करने की आवश्यकता है? आमतौर पर प्रति प्रोफ़ाइल 2-4 आयाम होते हैं जो फिट या फ़ंक्शन को प्रभावित करते हैं। बाकी आपकी असेंबली को प्रभावित किए बिना मानक सहनशीलता पर तैर सकते हैं। ±0.1 मिमी तक रखे गए प्रत्येक आयाम वाले चित्र सटीक दिखते हैं लेकिन लागत अधिक होती है और अधिक समय लेती है, इसलिए नहीं कि काम कठिन है, बल्कि इसलिए कि प्रक्रिया विंडो संकरी हो जाती है और अस्वीकार दरें बढ़ जाती हैं।

आयामी स्टैकिंग खरीद टीमों को अचंभित कर देती है। जब पांच हिस्से एक साथ इकट्ठे होते हैं, प्रत्येक ±0.15 मिमी सहनशीलता के साथ, तो असेंबली स्तर पर स्टैक ±0.75 मिमी हो सकता है। यदि यह स्वीकार्य नहीं है, तो आप या तो अलग-अलग हिस्से की सहनशीलता को कड़ा कर दें (महंगा) या भिन्नता के प्रति सहनशील होने के लिए असेंबली को फिर से डिज़ाइन करें (आमतौर पर बेहतर)।

सामग्री चयन: डिफ़ॉल्ट समस्या



अधिकांश कस्टम थर्मोप्लास्टिक प्रोफ़ाइल खरीद एक पैटर्न का पालन करती है: इंजीनियर पिछले प्रोजेक्ट में उपयोग की गई उसी सामग्री को निर्दिष्ट करता है। इससे अधिक विशिष्टता (उन संपत्तियों के लिए भुगतान करना जिनकी आपको आवश्यकता नहीं है) या कम विशिष्टता (फ़ील्ड विफलताएं जो भौतिक सीमाओं तक पहुंचती हैं) की ओर ले जाती हैं।



पीवीसी भवन और निर्माण प्रोफाइल के लिए वर्कहॉर्स बना हुआ है। लागत{{1}प्रभावी, स्वाभाविक रूप से ज्वाला मंदक, यूवी{{2}स्थिरीकरण योग्य। लेकिन कठोर पीवीसी -10 डिग्री से नीचे भंगुर हो जाता है और 60 डिग्री से ऊपर नरम हो जाता है। यदि आपकी प्रोफ़ाइल उस विंडो के बाहर अत्यधिक तापमान देखती है, तो पीवीसी गलत है, भले ही इसने आपके पिछले प्रोजेक्ट पर कितना अच्छा काम किया हो।



एबीएस बेहतर प्रभाव प्रतिरोध और आयामी स्थिरता प्रदान करता है, लेकिन यूवी प्रतिरोध खराब है। आउटडोर एबीएस प्रोफाइल के लिए यूवी स्टेबलाइजर पैकेज या सुरक्षात्मक कोटिंग्स की आवश्यकता होती है, जो दोनों लागत और प्रक्रिया चरण जोड़ते हैं।



मेडिकल श्रेणी के कस्टम प्लास्टिक एक्सट्रूज़न प्रोफ़ाइल अनुप्रयोगों के लिए, PEEK प्रीमियम मूल्य निर्धारण ($50-80/किलो बनाम 2025 की शुरुआत में कमोडिटी पीवीसी के लिए $1-2/किग्रा) का आदेश देता है, लेकिन बायोकम्पैटिबिलिटी, स्टरलाइज़ेशन प्रतिरोध और रेडिओल्यूसेंसी प्रदान करता है जो किसी अन्य थर्मोप्लास्टिक से मेल नहीं खाता है। जब तक आप गलत चुनने के विनियामक निहितार्थों पर विचार नहीं करते तब तक सामग्री की लागत अपमानजनक लगती है।



सह{0}}एक्सट्रूज़न सामग्री के संयोजन की अनुमति देता है, आमतौर पर एक लचीली सील सतह के साथ एक कठोर सब्सट्रेट, एक ही पास में। दोहरी {{1}ड्युरोमीटर कस्टम प्रोफ़ाइल डिज़ाइन द्वितीयक संयोजन को समाप्त कर देती है और एकल{{2}सामग्री एक्सट्रूज़न के साथ असंभव उत्पाद बनाती है। लेकिन सामग्री थर्मल रूप से संगत होनी चाहिए; लगभग 40 डिग्री से अधिक पिघले तापमान का अंतर संबंध संबंधी समस्याएं पैदा करता है। यह एक मोटा दिशानिर्देश है जो विशिष्ट सामग्री संयोजन के अनुसार भिन्न होता है। दोहरे सामग्री डिज़ाइन को अंतिम रूप देने से पहले हमेशा अपने आपूर्तिकर्ता की इंजीनियरिंग टीम के साथ संगतता सत्यापित करें।

आपूर्तिकर्ता सहयोग: वास्तव में परियोजना की सफलता की भविष्यवाणी क्या है

समय पर लॉन्च होने वाली परियोजनाओं और समय सीमा से चूकने वाली परियोजनाओं के बीच अंतर आमतौर पर इस बात पर निर्भर करता है कि शुरुआत में विनिर्माण के लिए बातचीत कैसे हुई।

टूलींग से पहले एक डिज़ाइन समीक्षा में शामिल होना चाहिए: प्रवाह संतुलन के लिए दीवार की मोटाई का विश्लेषण, कोने की ज्यामिति की समीक्षा, महत्वपूर्ण और गैर-महत्वपूर्ण आयामों के बीच सहिष्णुता आवंटन, आवेदन आवश्यकताओं के खिलाफ सामग्री चयन सत्यापन, माध्यमिक संचालन और उनकी सहनशीलता, और उपयोग के दौरान थर्मल/पर्यावरणीय जोखिम।

यदि आपका आपूर्तिकर्ता ये प्रश्न पहले से नहीं पूछता है, तो यह एक खतरे का संकेत है।वे या तो उत्तर मान रहे हैं (जोखिम भरा) या परीक्षण के दौरान इसका पता लगाने की योजना बना रहे हैं (महंगा)। किसी भी तरह से, आप लागत और समयरेखा जोखिम को अवशोषित कर रहे हैं जिसे डिजाइन के दौरान प्रबंधित किया जाना चाहिए था। जो आपूर्तिकर्ता विस्तृत आवेदन प्रश्न पूछे बिना बोली लगाते हैं, वे कीमत पर प्रतिस्पर्धा कर रहे हैं, क्षमता पर नहीं, और जब पहली बार संशोधन की आवश्यकता होती है तो कीमत लाभ गायब हो जाता है।

प्रोटोटाइप का समय मायने रखता है {{0}डी मुद्रित प्रोटोटाइप फिट और फॉर्म को सत्यापित करने में मदद करते हैं लेकिन उत्पादन की भविष्यवाणी नहीं करते हैं {{1}प्रतिनिधि सामग्री गुणों की भविष्यवाणी नहीं करते हैं। वास्तविक एक्सट्रूज़न टूलींग से प्रोटोटाइप मात्रा, यहां तक ​​​​कि सॉफ्ट टूलींग से कम रन, आपको ऐसे हिस्से देते हैं जो उत्पादन भागों की तरह व्यवहार करते हैं। यदि आपके एप्लिकेशन में स्नैप फिट, लिविंग हिंज, या सीलिंग सतहें शामिल हैं, तो केवल एक्सट्रूज़न प्रोटोटाइप ही विश्वसनीय प्रतिक्रिया देते हैं।

लीड टाइम्स बदल गया है: तदनुसार योजना बनाएं

एक्सट्रूज़न उद्योग में क्षमता संबंधी बाधाएँ कड़ी होती जा रही हैं। टूलींग लीड समय जो 2020 में 4-6 सप्ताह था, 2024-2025 में कस्टम डाई के लिए 8-12 सप्ताह तक बढ़ गया है, जो आंशिक रूप से मोल्ड स्टील आपूर्तिकर्ताओं से विस्तारित डिलीवरी समय और आंशिक रूप से सटीक टूलींग की बढ़ती मांग के कारण प्रेरित है।

यदि आपकी उत्पाद समयरेखा 2019 युग का लीड समय मानती है, तो पुन: अंशांकन करें। उत्पादन स्लॉट पहले से ही आवंटित किए जाते हैं। वर्तमान में हम अपनी सटीक टूलींग लाइनों पर जटिल मल्टी-कैविटी डाइज़ के लिए 10-12 सप्ताह की बुकिंग कर रहे हैं।

सख्त समय सीमा वाली परियोजनाओं के लिए, अक्सर गैर-{0}}महत्वपूर्ण सहनशीलता में ढील देकर शेड्यूल को संक्षिप्त करने की गुंजाइश होती है। हमारे द्वारा समीक्षा किए जाने वाले आने वाले लगभग 60% आरएफक्यू में कम से कम एक आयाम एप्लिकेशन की वास्तव में आवश्यकता से अधिक कड़ा होता है। यदि आप Q3 लॉन्च की दिशा में काम कर रहे हैं, तो हम उद्धरण प्रक्रिया के दौरान आपके चित्रों की समीक्षा कर सकते हैं और चिह्नित कर सकते हैं कि असेंबली को प्रभावित किए बिना किन विशिष्टताओं में ढील दी जा सकती है। अकेले उस बातचीत ने इस वर्ष कई परियोजनाओं के टूलींग शेड्यूल में 2-3 सप्ताह की कटौती कर दी है।

आगे क्या करना है

यदि आप डिज़ाइन चरण में हैं और 40-60% डाई रीवर्क लागत से बचना चाहते हैं जिसका उल्लेख हमने शुरुआत में किया था, तो यहां व्यावहारिक रास्ता है:

टूलींग शुरू होने से पहले डिज़ाइन समीक्षा का अनुरोध करें।दचांग में, यह नई प्रोफाइल के लिए हमारी उद्धरण प्रक्रिया का एक मानक हिस्सा है। किसी के भी धातु काटने से पहले हम विनिर्माण योग्यता मानदंडों के आधार पर आपके चित्रों की समीक्षा करते हैं और संभावित मुद्दों पर ध्यान दिलाते हैं। इस बातचीत में आम तौर पर 30-45 मिनट लगते हैं और इसने किसी भी अन्य अभ्यास की तुलना में अधिक परियोजना विलंब को रोका है।

पहले से ही विकास में चल रही परियोजनाओं के लिएजहां आप आयामी समस्याएं, सतह दोष, या फ़ील्ड विफलताएं देख रहे हैं, एक उत्पादन ऑडिट परीक्षण और {{1}त्रुटि पैरामीटर समायोजन की तुलना में मूल कारणों को तेजी से अलग कर सकता है। हम इसे मौजूदा प्रोफाइल के लिए एक सेवा के रूप में पेश करते हैं, चाहे हमने मूल टूलींग का निर्माण किया हो या नहीं।

डिज़ाइन समीक्षा शेड्यूल करने या अपनी विशिष्ट प्रोफ़ाइल आवश्यकताओं पर चर्चा करने के लिए दचांग प्लास्टिक में हमारी इंजीनियरिंग टीम से संपर्क करें। नई टूलींग परियोजनाओं के लिए वर्तमान लीड समय: डिज़ाइन अनुमोदन से पहले उत्पादन नमूने तक लगभग 8-10 सप्ताह।

अक्सर पूछे जाने वाले प्रश्न

कस्टम प्लास्टिक प्रोफ़ाइल टूलींग में कितना समय लगता है?

साधारण एकल के लिए 3-4 सप्ताह में गुहिका मर जाती है; जटिल बहु-गुहा या सह-एक्सट्रूज़न के लिए 10 सप्ताह में मृत्यु हो जाती है। वह चर जो समयरेखा को सबसे अधिक प्रभावित करता है वह डिज़ाइन पुनरावृत्ति है। टूलींग शुरू होने से पहले डिज़ाइन को लॉक करना सबसे अच्छा शेड्यूल बीमा है। पुनरावृत्ति जोखिम को कम करने वाले विशिष्ट डिज़ाइन मानदंडों के लिए ऊपर दीवार की मोटाई और कोने की ज्यामिति अनुभाग देखें।

कौन सी न्यूनतम ऑर्डर मात्रा लागू होती है?

MOQ प्रोफ़ाइल जटिलता और सामग्री के अनुसार भिन्न होते हैं। सामान्य सीमा: सरल प्रोफ़ाइल के लिए 500-1000 मीटर, जटिल सह-एक्सट्रूडेड प्रोफ़ाइल के लिए 3000-5000 मीटर जिनके लिए विस्तारित सेटअप और प्रक्रिया अनुकूलन की आवश्यकता होती है। हम आपके प्रोजेक्ट के लिए विशिष्ट आवश्यकताओं पर चर्चा कर सकते हैं।

मुझे कौन से प्रमाणपत्र देखने चाहिए?

ISO 9001 आधारभूत है. इसके अलावा, यह अनुप्रयोग पर निर्भर करता है: इलेक्ट्रॉनिक्स और यूरोपीय संघ के लिए लक्षित उत्पादों के लिए RoHS और REACH, विद्युत बाड़ों के लिए UL94 फ्लेम रेटिंग, खाद्य संपर्क के लिए FDA अनुपालन, चिकित्सा उपकरणों के लिए ISO 13485। संभावित आपूर्तिकर्ताओं से पूछें कि उनके पास कौन से प्रमाणपत्र हैं और वे सत्यापित करें। दस्तावेज़ीकरण के बिना प्रमाणीकरण के दावे एक खतरे का संकेत हैं।
