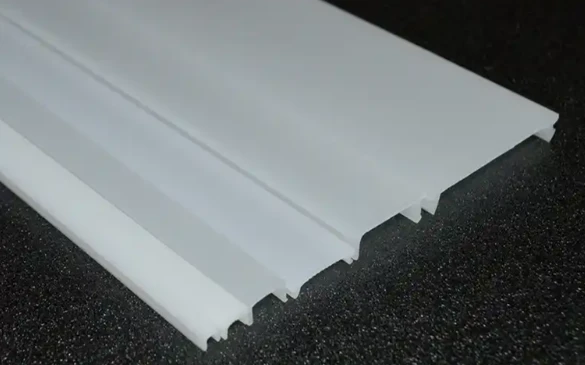

एलईडी लाइट स्ट्रिप डिफ्यूज़र कवर: शीर्ष विकल्प



एलईडी पट्टी प्रकाश व्यवस्थाव्यावसायिक स्तर की रोशनी प्राप्त करने के लिए प्रतिष्ठानों को उचित प्रसार तंत्र की आवश्यकता होती है। आवासीय और वाणिज्यिक अनुप्रयोगों में उनकी लोकप्रियता के बावजूद कच्चे एलईडी स्ट्रिप्स {{2}दृश्यमान डायोड हॉटस्पॉट, असमान चमक वितरण, और उजागर पीसीबी सर्किटरी प्रदर्शित करते हैं जो सौंदर्य अखंडता से समझौता करते हैं। एक गुणवत्ता वाला डिफ्यूज़र कवर इन कमियों को संबोधित करता है और साथ ही कण संचय और यांत्रिक क्षति के खिलाफ भौतिक सुरक्षा प्रदान करता है। उपयुक्त प्रसार सामग्री का चयन सीधे संप्रेषण दर, रंग प्रतिपादन सूचकांक संरक्षण, और विशेषता "डॉटिंग प्रभाव" के उन्मूलन पर प्रभाव डालता है जो बिना ढके प्रतिष्ठानों को प्रभावित करता है।

अधिकांश लोग यह ग़लत क्यों समझते हैं?

यहां वह बात है जो कोई भी आपको पहले से नहीं बताता: सबसे महंगा डिफ्यूज़र खरीदने से खराब इंस्टॉलेशन ठीक नहीं होगा। मैंने अनगिनत सेटअप देखे हैं जहां किसी ने प्रीमियम एल्युमीनियम चैनलों पर केवल 30 एलईडी/मीटर स्ट्रिप्स के साथ जोड़ने के लिए 200 डॉलर गिरा दिए। कुल बर्बादी.

भौतिकी जटिल नहीं है. आपके एल ई डी को विसारक सतह से इतनी दूर रखना होगा कि प्रकाश के अलग-अलग बिंदुओं को एक साथ मिश्रित होने के लिए जगह मिल सके। विरल 30 एलईडी/एम स्ट्रिप्स के साथ, आपको डायोड से लगभग 33 मिमी ऊपर एक डिफ्यूज़र की आवश्यकता होगी। वह बेतुका रूप से लंबा है. कोई भी उपभोक्ता चैनल को इतना गहरा नहीं बनाता है।

तो वास्तव में क्या काम करता है?

60 एलईडी/मीटर घनत्व। वह आपकी आधार रेखा है. कुछ भी कम और आप भौतिकी से लड़ रहे हैं।

सामग्री का टूटना

पॉलीकार्बोनेट कवर



पीसी अच्छे कारणों से उद्योग मानक बना हुआ है। प्रभाव प्रतिरोध कांच की तुलना में लगभग 250 गुना अधिक है, फिर भी इन कवरों को बुनियादी उपयोगिता चाकू से काटा जा सकता है। दूधिया सफेद वेरिएंट्स को कभी-कभी निर्माता कैटलॉग में "ओपल" भी कहा जाता है, जो कुल लुमेन आउटपुट का लगभग 25-35% अवरुद्ध करता है। उनके द्वारा उत्पन्न एकसमान चमक के लिए यह इसके लायक है।

फ्रॉस्टेड पॉलीकार्बोनेट बीच का रास्ता दर्शाता है। आप स्पष्ट कवर की तुलना में शायद 10-15% चमक खो देंगे जबकि अभी भी अच्छी हॉटस्पॉट कटौती प्राप्त कर रहे हैं। सही नहीं है, लेकिन अप्रत्यक्ष प्रकाश परिदृश्यों के लिए स्वीकार्य है।

साफ़ कवर? ईमानदारी से संदिग्ध है कि वे क्यों मौजूद हैं। आपको बिना प्रसार के सुरक्षा मिल रही है। पूरी पट्टी दृश्यमान रहती है. शायद आउटडोर रन वॉटरप्रूफिंग के लिए उपयोगी हो जहां सौंदर्यशास्त्र कोई मायने नहीं रखता।

सिलिकॉन विकल्प

लचीले सिलिकॉन डिफ्यूज़र ने घुमावदार इंस्टॉलेशन के लिए सब कुछ बदल दिया। पारंपरिक एल्युमीनियम एक्सट्रूज़न आसानी से झुक नहीं सकते हैं, आप कोनों को मिटाने में फंस गए हैं और उम्मीद कर रहे हैं कि जोड़ दिखाई न दें। सिलिकॉन वक्रों के चारों ओर लपेटता है, अनियमित अवकाशों में फिट बैठता है, और निर्बाध नियॉन जैसा स्वरूप बनाता है जो अविश्वसनीय रूप से लोकप्रिय हो गया है।

व्यापार-बंद टिकाऊपन है। लंबे समय तक यूवी एक्सपोज़र के तहत सिलिकॉन तेजी से पीला हो जाता है। एल्यूमीनियम समर्थित समाधानों की तुलना में गर्मी अपव्यय में कमी आती है। और प्रति मीटर मूल्य निर्धारण काफी अधिक है।

स्थायी वास्तुशिल्प स्थापनाओं के लिए? एल्यूमीनियम और पीसी के साथ चिपकाएँ. अस्थायी डिस्प्ले, साइनेज, या लचीलेपन की आवश्यकता वाली किसी भी चीज़ के लिए? सिलिकॉन डिफ्यूज़र स्लीव्स वास्तव में उत्कृष्ट हैं।

विचारणीय चैनल प्रोफाइल

यू-आकार सतह माउंट

काम का घोड़ा. इसमें कुछ भी फैंसी नहीं, कुछ गलत भी नहीं। ये प्रोफ़ाइल दीवारों, छतों, अलमारियाँ के नीचे कहीं भी फ्लश माउंट करती हैं जहां आपको क्षैतिज या ऊर्ध्वाधर रन की आवश्यकता होती है। आंतरिक चौड़ाई आमतौर पर 12 मिमी तक की स्ट्रिप्स को समायोजित करती है, कभी-कभी व्यापक वेरिएंट के लिए 14 मिमी।

एक अच्छे यू-चैनल किट में शामिल होना चाहिए:

एल्यूमीनियम एक्सट्रूज़न अनुभाग (आमतौर पर 1 मीटर या 3.3 फीट प्रत्येक)

मैचिंग पीसी डिफ्यूज़र कवर

अंत टोपियाँ (ठोस और केबल दोनों प्रकार के संस्करणों के माध्यम से)

बढ़ते क्लिप

आपके सब्सट्रेट के लिए उपयुक्त पेंच

उनमें से किसी भी घटक के गुम होने का अर्थ है हार्डवेयर स्टोर की अतिरिक्त यात्राएँ। खरीदने से पहले सामग्री की जाँच करें।

V-आकार का कोना माउंट



ये विशेष रूप से 90-डिग्री अंदरूनी कोनों के लिए मौजूद हैं। एलईडी पट्टी 45 ​​डिग्री के कोण पर बैठती है, जो दोनों आसन्न सतहों पर समान रूप से प्रकाश फेंकती है। कोव प्रकाश अनुप्रयोगों के लिए अत्यंत प्रभावी।

स्थापना के लिए सतही माउंट की तुलना में अधिक सटीकता की आवश्यकता होती है। V-प्रोफ़ाइल को कोने के जंक्शन में पूरी तरह से फिट होना चाहिए {{2}रोशनी आने पर कोई भी अंतराल तुरंत दिखाई देने लगेगा। मुश्किल नहीं है, बस माप और कटाई के दौरान ध्यान देने की जरूरत है।

गहरी बनाम उथली प्रोफ़ाइल

उथले चैनल (लगभग 7 मिमी आंतरिक ऊंचाई) उच्च घनत्व वाली पट्टियों के साथ ठीक काम करते हैं। सीमित गुहा गहराई का मतलब कम प्रसार दूरी है, लेकिन यदि आप 120 या 144 एलईडी/एम स्ट्रिप्स का उपयोग कर रहे हैं, तो बिंदु पहले से ही एक साथ इतने करीब हैं कि इससे ज्यादा फर्क नहीं पड़ता।

गहरे चैनल उस ऊँचाई को 15-20 मिमी तक बढ़ा देते हैं। वे कम घनत्व वाली पट्टियों को अधिक प्रभावी ढंग से फैलाते हैं लेकिन अधिक प्रकाश को भी अवशोषित करते हैं। कई समीक्षकों द्वारा किए गए परीक्षण से पता चलता है कि मानक फ्लैट डिफ्यूज़र वाले गहरे चैनल उजागर स्ट्रिप्स की तुलना में चमक को लगभग 36% कम कर देते हैं। उथले चैनल? 22% की कमी के करीब।

गणित सीधा लेकिन कष्टप्रद है: बेहतर प्रसार में लुमेन की लागत होती है।

एल्यूमिनियम रंग प्रश्न

बिजली बंद होने पर काले एनोडाइज्ड चैनल चिकने दिखते हैं। मूलतः यही उनका एकमात्र लाभ है।

रोशनी चालू होने पर, काला इंटीरियर नंगे एल्यूमीनियम की तुलना में काफी अधिक परावर्तित प्रकाश को अवशोषित करता है। स्वतंत्र समीक्षकों के परीक्षण डेटा से पता चलता है कि ब्लैक चैनल मानक सिल्वर एल्युमीनियम की तुलना में लगभग 58% चमक में कमी लाते हैं, जबकि 36%। यह बहुत बड़ा अंतर है.

जब तक आपके प्रोजेक्ट को दिन के सौंदर्यशास्त्र के लिए बिल्कुल काले हार्डवेयर की आवश्यकता न हो, नंगे एल्यूमीनियम के साथ जाएं। परावर्तक आंतरिक सतह प्रकाश को अवशोषित करने के बजाय वापस विसारक की ओर उछालती है।

डिफ्यूज़र का आकार आपकी सोच से कहीं अधिक मायने रखता है

फ्लैट डिफ्यूज़र चैनल की दीवारों के साथ समतल हो जाते हैं। सरल, साफ़ प्रोफ़ाइल. वे करते हैं।

घुमावदार या "बेदाग" डिफ्यूज़र बाहर की ओर झुकते हैं, जिससे एलईडी और कवर सतह के बीच अतिरिक्त ऊंचाई जुड़ जाती है। यह अतिरिक्त वायु अंतराल नाटकीय रूप से प्रसार गुणवत्ता में सुधार करता है {{1}विशेष रूप से 60 एलईडी/एम इंस्टॉलेशन के लिए। कुछ निर्माता प्रकाश के अधिक प्रकीर्णन के लिए वक्र शीर्ष के पास गाढ़ा क्षेत्र जोड़ते हैं।

टेंटेड डिफ्यूज़र (जिन्हें नुकीला या कोणीय भी कहा जाता है) ऊपर और बाहर की ओर प्रोजेक्ट करते हैं, एक व्यापक फैलाव पैटर्न में प्रकाश फैलाते हैं। ये उन अनुप्रयोगों में उत्कृष्ट हैं जहां बगल से देखना उतना ही मायने रखता है जितना कि सीधे देखना।

60 एल ई डी/एम पर त्वरित तुलना:

फ्लैट डिफ्यूज़र: कुछ कोणों पर दिखाई देने वाले हॉटस्पॉट

घुमावदार बेदाग विसारक: लगभग पूर्ण एकरूपता

टेंटेड डिफ्यूज़र: उत्कृष्ट एकरूपता और परिधीय चमक

टेन्टेड डिज़ाइन (लगभग 35%) की तुलना में घुमावदार बेदाग प्रकार अधिक चमक हानि (लगभग 56%) का कारण बनता है। प्रदर्शन बनाम आउटपुट-अपनी प्राथमिकता चुनें।

संप्रेषण दर के बारे में कोई बात नहीं करता

प्रत्येक विसारक कुछ प्रकाश को अवरुद्ध करता है। निर्माता शायद ही कभी सटीक आंकड़े प्रकाशित करते हैं, लेकिन सामान्य श्रेणियां मौजूद हैं:

स्पष्ट आवरण उत्सर्जित प्रकाश का लगभग 95% संचारित करते हैं। कोई प्रसार लाभ नहीं लेकिन न्यूनतम हानि।

पाले सेओढ़ लिया अर्ध -पारदर्शी भूमि को लगभग 85-90% तक कवर करता है। अच्छा आउटपुट बनाए रखते हुए हॉटस्पॉट में मामूली कमी।

मानक ओपल/दूधिया कवर लगभग 75% तक गिर गए। यह "संतुलित" विकल्प है जिसे अधिकतर लोग डिफ़ॉल्ट रूप से अपनाते हैं।

भारी प्रसार दूधिया आवरण 65-70% तक पहुंच गया। उत्कृष्ट एकरूपता लेकिन काफ़ी धुंधली - क्षतिपूर्ति के लिए आपको उज्जवल आधार पट्टियों की आवश्यकता हो सकती है।

काले अपारदर्शी आवरण (कुछ सजावटी प्रभावों के लिए आश्चर्यजनक रूप से लोकप्रिय) केवल 60% ही संचारित करते हैं। पट्टी प्रकाश स्रोत के बजाय एक ठोस प्रकाशित पट्टी के रूप में दिखाई देती है।

स्थापना नोट्स

एल्यूमीनियम एक्सट्रूज़न को काटने के लिए किसी विशेष चीज़ की आवश्यकता नहीं होती है। बारीक दांतों वाला हैकसॉ काम करता है। अलौह ब्लेड वाली मेटर आरी तेजी से काम करती है। कटे हुए किनारों को किसी फाइल या सैंडपेपर से साफ करें।

पीसी डिफ्यूज़र कवर अधिक पेचीदा हैं। एक तेज़ उपयोगिता वाले चाकू से हल्के से स्कोर करें, फिर लाइन के साथ स्नैप करें। इस चरण में जल्दबाजी करने से दरारें पड़ जाती हैं। मल्टीपल लाइट पास एक भारी कट को मात देते हैं।

सिलिकॉन डिफ्यूज़र नियमित कैंची से आसानी से कट जाते हैं। बस दो बार मापें.

सुरक्षित जुड़ाव के लिए माउंटिंग क्लिप को हर 12-18 इंच पर बैठना चाहिए। अधिक क्लिप का मतलब है अधिक सीधा रन। कम क्लिप्स से इंस्टालेशन का समय बचता है लेकिन शिथिलता का खतरा रहता है।

सीओबी स्ट्रिप्स के बारे में क्या?

चिप{{0}ऑन-बोर्ड एलईडी स्ट्रिप्स छोटे उत्सर्जकों को फॉस्फोर कोटिंग के नीचे इतनी सघनता से पैक करती हैं कि अलग-अलग बिंदु अनिवार्य रूप से अदृश्य हो जाते हैं। कुछ लोगों का तर्क है कि ये डिफ्यूज़र की आवश्यकता को पूरी तरह ख़त्म कर देते हैं।

बिल्कुल सच नहीं है.

सीओबी स्ट्रिप्स अभी भी भौतिक सुरक्षा के लिए डिफ्यूज़र कवर से लाभान्वित होती हैं। फॉस्फोर कोटिंग्स पर धूल जमा होने को उत्सर्जक सतह को नुकसान पहुंचाए बिना साफ करना लगभग असंभव है। और जबकि हॉटस्पॉटिंग न्यूनतम है, फिर भी थोड़ी सी गैर-एकरूपता है जिसे प्रसार सुचारू कर सकता है।

प्रतिवाद: COB स्ट्रिप्स की कीमत पहले से ही मानक SMD किस्मों की तुलना में 2-3 गुना अधिक है। उस प्रीमियम के शीर्ष पर डिफ्यूज़र चैनल जोड़ने से परियोजना का बजट बढ़ जाता है। ट्रिम के पीछे छिपी कोव लाइटिंग के लिए, शायद डिफ्यूज़र को छोड़ दें। दृश्यमान रनों के लिए, केवल सुरक्षा ही अतिरिक्त लागत को उचित ठहराती है।

चैनलों से पट्टियों का मिलान

चौड़ाई की अनुकूलता लोगों को अचंभित कर देती है। मानक SMD2835 स्ट्रिप्स 8 मिमी चौड़ी हैं। SMD5050 वेरिएंट का माप 10 मिमी है। RGBW और चौड़ी COB स्ट्रिप्स 12-14 मिमी तक पहुंच सकती हैं।

कई बजट चैनल 12 मिमी आंतरिक चौड़ाई का विज्ञापन करते हैं लेकिन डिफ्यूज़र रिटेंशन लिप्स को ध्यान में रखते हुए वास्तव में 11.5 मिमी मापते हैं। वह 0.5 मिमी का अंतर फिटिंग संबंधी समस्याओं का कारण बनता है।

हमेशा सत्यापित करें कि आंतरिक आयाम कुछ मिलीमीटर की सहनशीलता के साथ आपकी पट्टी की आवश्यकताओं से मेल खाते हैं। एक पट्टी जो बेंच परीक्षण के दौरान घर्षण के साथ बिल्कुल फिट बैठती है, उसे वास्तविक स्थान पर स्थापित करना मुश्किल हो सकता है जहां आप उतना दबाव नहीं डाल सकते।

गर्मी अपव्यय संबंधी विचार

एलईडी स्ट्रिप्स हैलोजन से कम लेकिन लोगों की कल्पना से अधिक गर्मी उत्पन्न करती हैं। एल्युमीनियम चैनल हीट सिंक के रूप में काम करते हैं और थर्मल ऊर्जा को एलईडी जंक्शनों से दूर ले जाते हैं। यह पट्टी के जीवनकाल को बढ़ाता है और लगातार रंग तापमान बनाए रखता है।

सिलिकॉन डिफ्यूज़र कवर में इस ताप {{0} डूबने की क्षमता का अभाव होता है। उच्च {{2}शक्ति प्रतिष्ठानों (15W/m से अधिक) के लिए, एल्युमीनियम समर्थित समाधान सौंदर्य संबंधी विकल्पों से कहीं अधिक कार्यात्मक आवश्यकताएं बन जाते हैं।

मूल्य बिंदु और मूल्य

बजट चैनल (1 मी अनुभागों के 10-पैक के लिए $15{4}}25) में आम तौर पर पतले एल्यूमीनियम, ढीले डिफ्यूज़र फिट और सामान्य माउंटिंग हार्डवेयर शामिल होते हैं। वे कम दृश्यता वाले अनुप्रयोगों के लिए काम करते हैं लेकिन प्रमुख इंस्टॉलेशन में अपनी सीमाएं दिखाते हैं।

मध्य श्रेणी के विकल्प ($30-50) निर्माण गुणवत्ता में उल्लेखनीय सुधार करते हैं। सख्त सहनशीलता, बेहतर सहायक उपकरण, अधिक फिनिश विकल्प।

प्रीमियम चैनल ($60+) पेशेवर स्तर के परिणाम देते हैं: सटीक एक्सट्रूज़न, क्रिस्टल स्पष्ट या बिल्कुल समान दूधिया कवर, व्यापक सहायक किट और वास्तविक गुणवत्ता नियंत्रण।

अधिकांश घरेलू परियोजनाओं के लिए, मध्य श्रेणी के चैनल सर्वोत्तम स्थान का प्रतिनिधित्व करते हैं। दृश्यमान रनों के लिए प्रीमियम सामग्री को बचाएं जहां खामियां शर्मनाक होंगी।

ईमानदार सिफ़ारिश

देखो, {{0}यदि आप रसोई अलमारियाँ के नीचे रोशनी कर रहे हैं, जहां कोई भी सीधे पट्टी पर नहीं देखता है, तो मानक दूधिया आवरण वाला एक बुनियादी उथला यू {{1}चैनल काम को पूरी तरह से संभालता है। इस पर ज़्यादा सोचने की ज़रूरत नहीं है.

रहने की जगहों, मनोरंजन कक्षों या वाणिज्यिक सेटिंग्स में दृश्यमान प्रकाश व्यवस्था के लिए: घुमावदार बेदाग डिफ्यूज़र के साथ गहरे एल्यूमीनियम चैनलों में निवेश करें और उन्हें 60+ एलईडी/एम स्ट्रिप्स के साथ जोड़ें। हाँ, आप कुछ चमक खो देंगे। दृश्य गुणवत्ता पूरी तरह से व्यापार बंद को उचित ठहराती है।

और यदि आपके प्रोजेक्ट में कर्व्स की आवश्यकता है, तो एल्युमीनियम को पूरी तरह से भूल जाइए। मोड़ने योग्य इंस्टॉलेशन के लिए डिज़ाइन किए गए लचीले सिलिकॉन डिफ्यूज़र स्लीव्स ही एकमात्र समझदार विकल्प हैं।

वास्तव में इसमें बस इतना ही है। तकनीक जटिल नहीं है. विकल्पों को केवल खोज परिणामों में सबसे पहले दिखाई देने वाली चीज़ों को डिफ़ॉल्ट करने के बजाय एप्लिकेशन आवश्यकताओं से मेल खाने वाली विशिष्टताओं की आवश्यकता होती है।
